tabliczka znamionowa maszyny

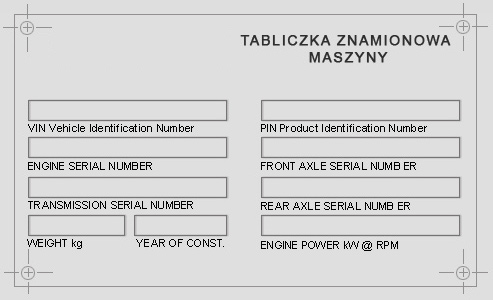

Tabliczka znamionowa maszyny
Każda z maszyn posiada tabliczkę znamionową, zamontowaną przy ramieniu wysięgnika koparkowego. Tabliczka zawiera numery seryjne maszyny oraz numery najważniejszych podzespołów. Każdy podzespół posiada własną tabliczkę znamionową z numerem seryjnym. W przypadku wymiany podzespołu, numer seryjny będzie inny niż na tabliczce znamionowej. W tej sytuacji, należy usunąć stary numer i wytłoczyć nowy. Numer seryjny podzespołu umożliwi prawidłowy dobór części zamiennych.

Typowy numer identyfikacyjny

Światowy numer identyfikacyjny producenta JCB Światowy numer identyfikacyjny producenta
Model maszyny np 3CX,4CX Model maszyny
Typ sterowania (T=2WS 2 koła skrętne, F=4WS 4 koła skrętne) Typ sterowania (T=2WS 2 koła skrętne, F=4WS 4 koła skrętne)
Typ budowy Typ budowy (S=Sideshift, C=Centremount, L=Loader)
Rok produkcji Rok produkcji:
  • R = 1994     1 = 2001
  • S = 1995     2 = 2002
  • T = 1996     3 = 2003
  • V = 1997     4 = 2004
  • W = 1998    5 = 2005
  • X = 1999     6 = 2006
  • Y = 2000     7 = 2007
Miejsce produkcji Miejsce produkcji (E=England)
Numer seryjny maszyny Numer seryjny maszyny (PIN)

Tabliczka znamionowa na silniku

Tabliczka znamionowa na silniku

Typ silnika Typ silnika (AB=czterocylindrowy z turbodoładowaniem)
Numer budowy silnika Numer budowy silnika
Kraj produkcji Kraj produkcji
Numer seryjny silnika Numer seryjny silnika
Rok produkcji Rok produkcji

Lokalizacja tabliczki znamionowej

Most przedni Most przedni (maszyna z 2 kołami skrętnymi)
Most przedni Most przedni (maszyna z 4 kołami skrętnymi)
Most tylny Most tylny (maszyna z 2 kołami skrętnymi)
Most tylny Most tylny (maszyna z 4 kołami skrętnymi)
Przekładnia z ręcznym sterowaniem biegów Przekładnia z ręcznym sterowaniem biegów
Przekładnia z automatycznym sterowaniem biegów Przekładnia z automatycznym sterowaniem biegów
Silnik Silnik
